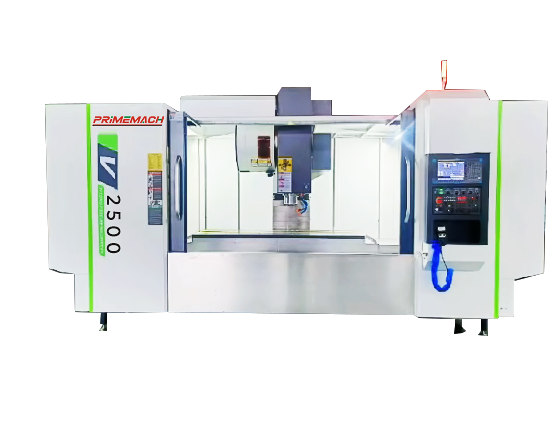

Centro di lavoro CNC verticale per macchina profilata Tornio CNC

Centro di lavoro CNC verticale per macchina profilata Tornio CNC

1. Il basamento e il telaio della macchina utensile sono progettati in modo indipendente dalla nostra azienda, garantendo la stabilità della macchina utensile. La struttura è ragionevole, con caratteristiche di buona rigidità e prestazione dinamica.
2. Gli assi X, Y, Z adottano viti a ricircolo di sfere di precisione importate, che garantiscono efficacemente la precisione dinamica e la stabilità della macchina utensile durante il funzionamento. Tutti e tre gli assi adottano strutture a binario lineare, garantendo le caratteristiche di alta velocità, alta precisione ed alta efficienza della macchina utensile.
3. I componenti elettrici interni e le linee di segnale vengono importati da Taiwan o dal Giappone, garantendo la stabilità della macchina utensile durante l'uso.

Quantità:
Disponibilità:





Informarsi Aggiungi al carrello

Macchina per profili Centro di lavoro verticale CNC Centro di lavoro CNC da banco Centro di lavoro CNC per piccoli pezzi Centro di lavoro verticale CNC da banco

Descrizione

Panoramica del prodotto

è Il centro di lavoro verticale ampiamente utilizzato nell'industria dei macchinari, automobilistica, militare, degli stampi e di altro tipo. Viene utilizzato principalmente per la sgrossatura e la semifinitura di stampi, nonché per la lavorazione di pezzi di precisione. La macchina utensile adotta metodi avanzati come l'analisi degli elementi finiti, garantendo prestazioni eccellenti ed elevata redditività.

Caratteristiche principali

Sistema di lubrificazione

Il cuscinetto del mandrino adotta grasso lubrificante della società americana Exxon . Le coppie di guide degli assi X, Y, Z e le viti a ricircolo di sfere sono lubrificate con olio sottile in tempi e quantità prestabiliti e sono dotate di funzione di allarme di basso livello del liquido.

Armadio CNC

È installato un dispositivo di climatizzazione antideflagrante e antipolvere che consente al sistema CNC di funzionare a temperatura costante. Ciò riduce i requisiti per l' ambiente operativo dell'utente e migliora l'affidabilità del funzionamento stabile a lungo termine e la durata di servizio del sistema.

Parametro del prodotto

Articolo	Unità	V2500
Corsa dell'asse X	MM	2500
Corsa dell'asse Y	MM	750
Corsa dell'asse Z	MM	700
Distanza dal centro del mandrino alla colonna	MM	775
Distanza dal naso del mandrino alla tavola	MM	87-787
Dimensioni del tavolo	MM	2600*700
Capacità di carico massima	KG	800
Scanalatura a T	NO.	5-18*105
Specifiche del mandrino	/	BT40/150
Velocità del mandrino	giri al minuto	50-10000
Potenza del motore principale	chilowatt	11
Traversata rapida degli assi X, Y, Z	M/MIN	36/36/30
Servomotori assi X/Y/Z Modalità di trasmissione e trasmissione	/	Accoppiamento
Diametro della vite a ricircolo di sfere dell'asse X/Y/Z	MM	36
Specifiche della guida lineare dell'asse X/Y/Z	MM	X/Y/Z=45/35/45 Numero di cursori=8/8/6
Velocità di avanzamento	MM/MIN	12000
Incremento passo minimo	MM	0.001
Precisione di posizionamento	/	JIS±0,005/300
Ripetibilità	/	JIS±0,003/300
Capacità magazzino utensili	NO.	24
Tipo di magazzino utensili	/	Tipo di disco
Tipo di portautensili	/	BT40
Sistema CNC (opzionale)	/	SINTETICO
Peso totale (circa)	T	7.8
Dimensioni della macchina (lunghezzalarghezzaaltezza)	MM	578028002800

Casi di applicazione

1. Lavorazione di componenti automobilistici

Componenti di alberi di precisione: sfruttando la precisione di posizionamento e la struttura ad alta rigidità della macchina utensile, elabora gli alberi degli ingranaggi di trasmissione automobilistici (ad esempio, alberi di ingresso delle trasmissioni manuali per le autovetture), garantendo il regolare funzionamento del sistema di trasmissione.

Parti strutturali automobilistiche: utilizzando le caratteristiche di traslazione rapida ad alta velocità e corsa ampia degli assi X/Y/Z, elabora le staffe di sospensione del telaio automobilistico (ad esempio, bracci inferiori della sospensione anteriore per SUV), consentendo la formazione efficiente di strutture complesse.

Domande frequenti

Dove si trova l'azienda?

A Tongling, nella provincia di Anhui, vicino a Shanghai e Hangzhou, ci vogliono solo circa tre ore e mezza con il treno ad alta velocità per arrivarci.

Quanto dura il periodo di garanzia per questo prodotto?

La macchina utensile host è garantita gratuitamente per un anno e il sistema CNC è garantito per un anno (salvo uso anomalo)

Qual è la durata della macchina utensile?

Le normali condizioni di utilizzo consentono una durata di dieci anni.

In che modo Primacon fornisce il servizio post-vendita per le macchine CNC?

Offriamo supporto post-vendita in tutto il mondo, compresa l'installazione della macchina, la messa in servizio, la formazione degli operatori e la manutenzione regolare. Il nostro team tecnico è sempre pronto ad affrontare qualsiasi problema tecnico, garantendo il funzionamento a lungo termine dell'apparecchiatura.
