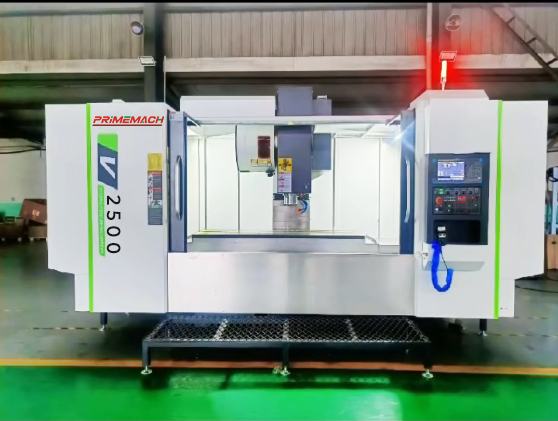

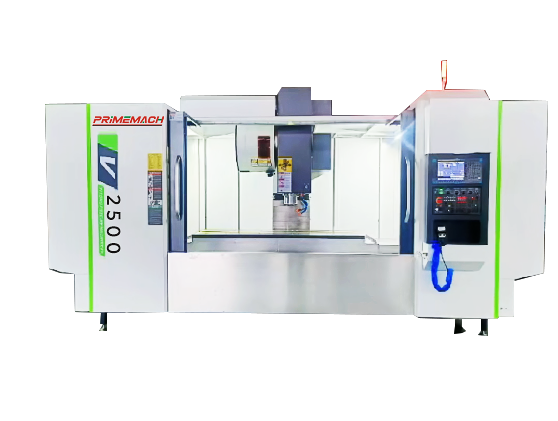

Máquina de perfil Vertical Centro de usinagem CNC Torno CNC

Máquina de perfil Vertical Centro de usinagem CNC Torno CNC

1. A base e a estrutura da máquina-ferramenta são projetadas de forma independente por nossa empresa, garantindo a estabilidade da máquina-ferramenta. A estrutura é razoável, com características de boa rigidez e desempenho dinâmico.
2. Os eixos X, Y, Z adotam parafusos de esferas de precisão importados, que garantem efetivamente a precisão dinâmica e a estabilidade da máquina-ferramenta durante a operação. Todos os três eixos adotam estruturas ferroviárias lineares, garantindo as características de alta velocidade, alta precisão e alta eficiência da máquina-ferramenta.
3.Os componentes elétricos internos e as linhas de sinal são importados de Taiwan ou Japão, garantindo a estabilidade da máquina-ferramenta durante o uso.

Quantidade:
Disponibilidade:





Pergunte Adicionar ao carrinho

Máquina de perfil Centro de usinagem CNC vertical Centro de usinagem CNC de bancada Centro de usinagem CNC para peças pequenas Centro de usinagem CNC vertical de bancada

Descrição

Visão geral do produto

é O centro de usinagem vertical amplamente utilizado em máquinas, automotivo, militar, moldes e outras indústrias. É utilizado principalmente para desbaste e semiacabamento de moldes, bem como processamento de peças de precisão. A máquina-ferramenta adota métodos avançados, como análise de elementos finitos, garantindo excelente desempenho e alta relação custo-benefício.

Principais recursos

Sistema de Lubrificação

O rolamento do fuso adota graxa lubrificante da American Exxon Company . Os pares de guias do eixo X, eixo Y e eixo Z e parafusos esféricos são lubrificados com óleo fino em tempos e quantidades fixas e estão equipados com função de alarme de nível baixo de líquido.

Gabinete CNC

É instalado um dispositivo de ar condicionado à prova de explosão e poeira, permitindo que o sistema CNC funcione a uma temperatura constante. Isso reduz os requisitos para o ambiente operacional do usuário e melhora a confiabilidade da operação estável a longo prazo e a vida útil do sistema.

Parâmetro do produto

Item	Unidade	V2500
Curso no eixo X	Milímetros	2500
Curso no eixo Y	Milímetros	750
Curso no eixo Z	Milímetros	700
Distância do centro do fuso à coluna	Milímetros	775
Distância do nariz do fuso à mesa	Milímetros	87-787
Tamanho da mesa	Milímetros	2600*700
Capacidade máxima de carga	KG	800
Ranhura em T	Não.	5-18*105
Especificações do fuso	/	BT40/150
Velocidade do fuso	RPM	50-10000
Potência do motor principal	KW	11
Travessia rápida dos eixos X, Y, Z	M/MIN	36/36/30
Servo motores dos eixos X/Y/Z Modo de transmissão e transmissão	/	Acoplamento
Diâmetro do parafuso esférico do eixo X/Y/Z	Milímetros	36
Especificação de guia linear do eixo X/Y/Z	Milímetros	X/Y/Z=45/35/45 Número de controles deslizantes = 8/8/6
Taxa de alimentação	MM/MIN	12000
Incremento mínimo de passo	Milímetros	0.001
Precisão de posicionamento	/	JIS±0,005/300
Repetibilidade	/	JIS±0,003/300
Capacidade do magazine de ferramentas	Não.	24
Tipo de magazine de ferramentas	/	Tipo de disco
Tipo de porta-ferramentas	/	BT40
Sistema CNC (opcional)	/	SYNTEC
Peso total (aproximadamente)	T	7.8
Dimensões da máquina (comprimentolarguraaltura)	Milímetros	578028002800

Casos de aplicação

1. Usinagem de Componentes Automotivos

Componentes de eixo de precisão: Aproveitando a precisão de posicionamento e a estrutura de alta rigidez da máquina-ferramenta, ele processa eixos de engrenagens de transmissão automotiva (por exemplo, eixos de entrada de transmissões manuais para automóveis de passageiros), garantindo o bom funcionamento do sistema de transmissão.

Peças estruturais automotivas: Utilizando o deslocamento rápido de alta velocidade e as características de grande curso dos eixos X/Y/Z, ele processa suportes de suspensão de chassis automotivos (por exemplo, braços inferiores de suspensão dianteira para SUVs), permitindo a formação eficiente de estruturas complexas.

Perguntas frequentes

Onde a empresa está localizada?

Em Tongling, província de Anhui, que fica perto de Xangai e Hangzhou, leva apenas cerca de três horas e meia de trem-bala para chegar lá.

Quanto tempo é o período de garantia deste produto?

O host da máquina-ferramenta é garantido gratuitamente por um ano e o sistema CNC é garantido por um ano (exceto para uso anormal)

Qual é a vida útil da máquina-ferramenta?

As condições normais de uso permitem uma vida útil de dez anos.

Como a Primacon fornece serviço pós-venda para máquinas CNC?

Oferecemos suporte pós-venda em todo o mundo, incluindo instalação de máquinas, comissionamento, treinamento de operadores e manutenção regular. Nossa equipe técnica está sempre pronta para solucionar qualquer problema técnico, garantindo o funcionamento do equipamento a longo prazo.
