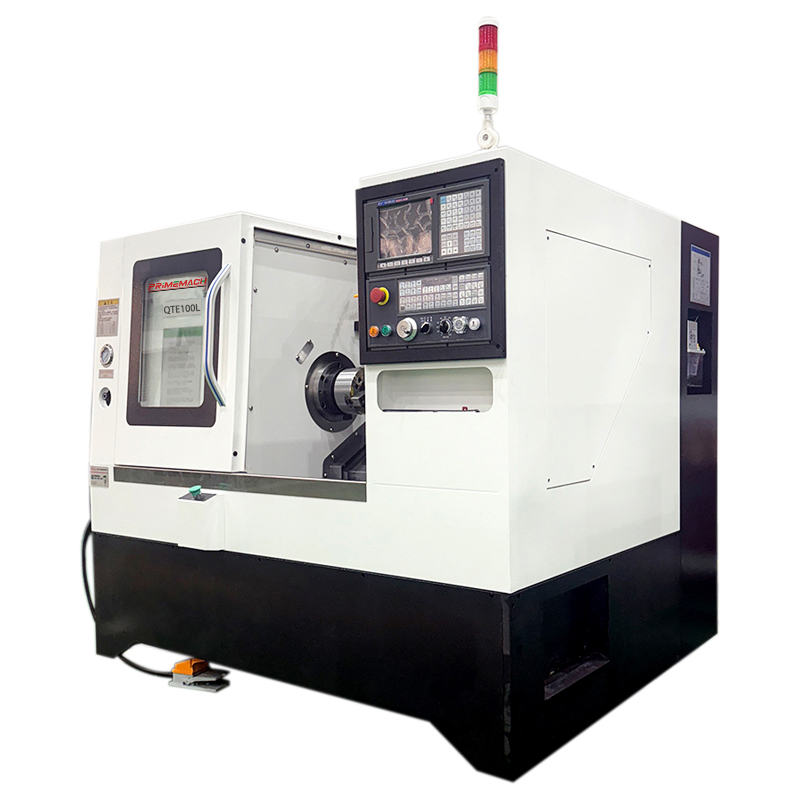

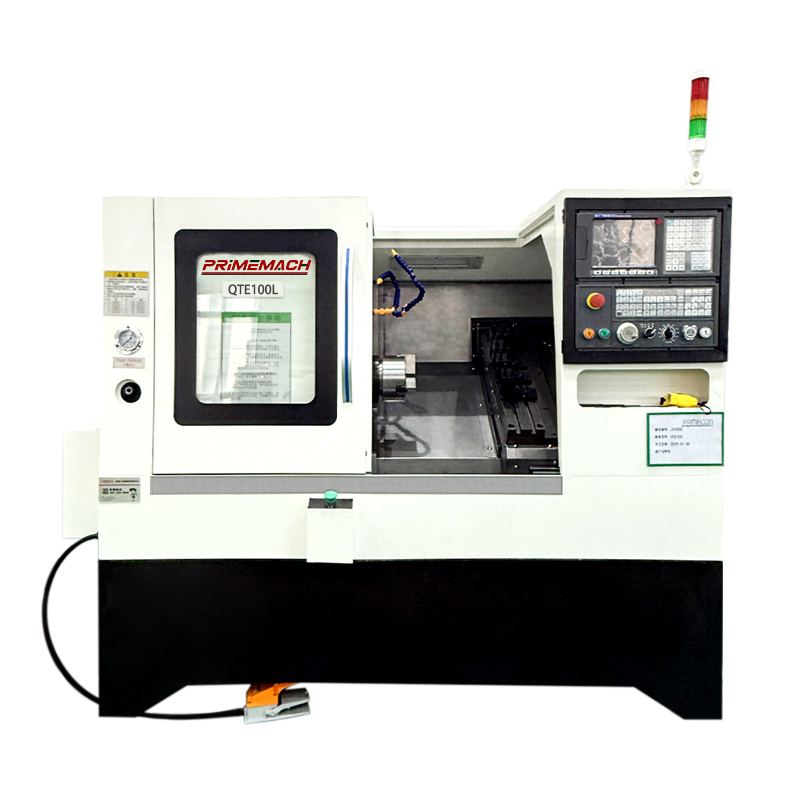

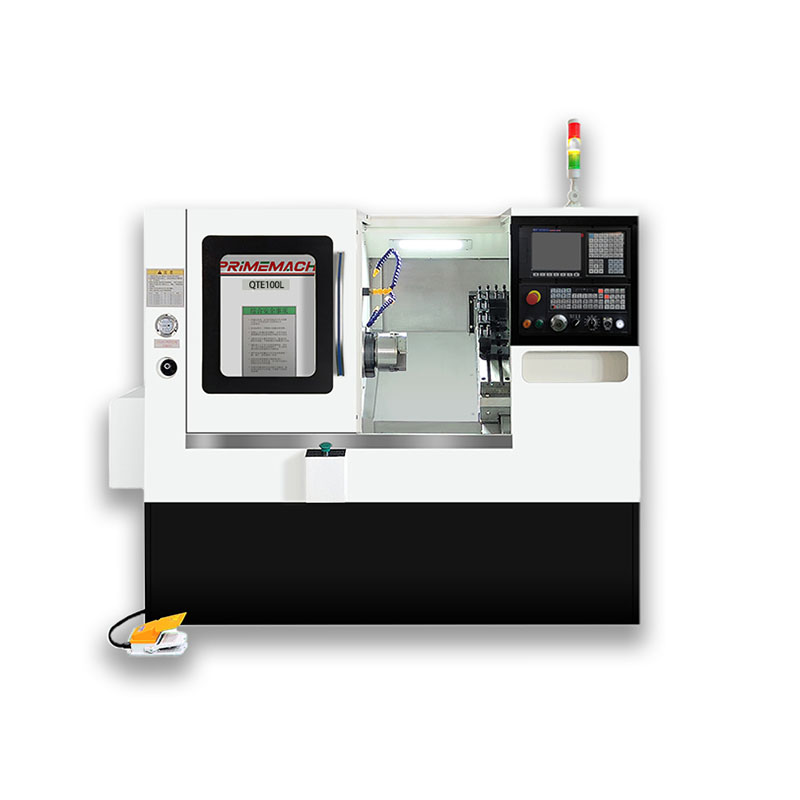

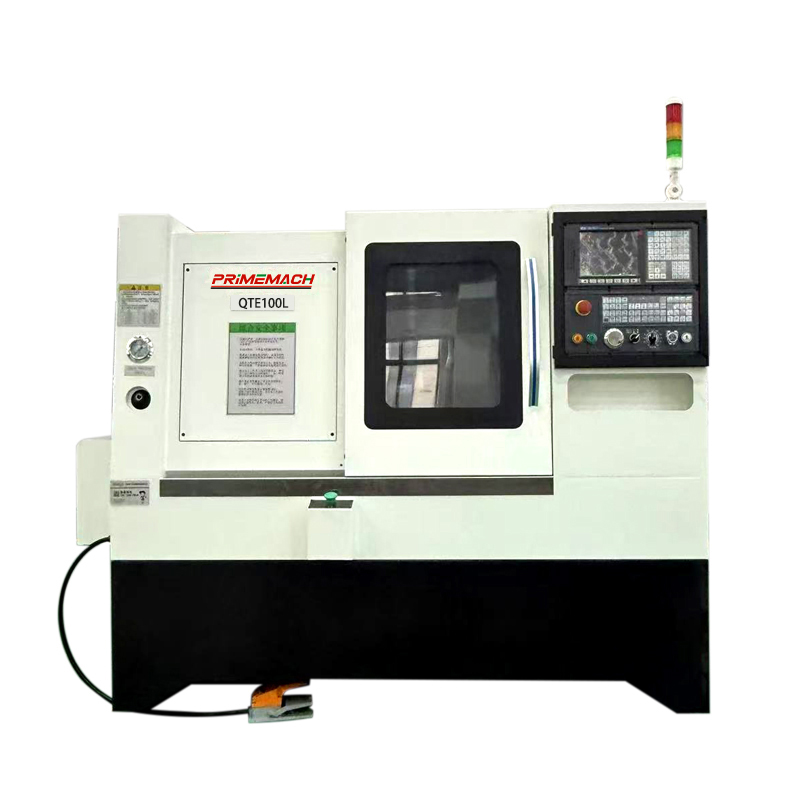

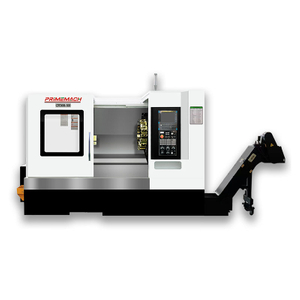

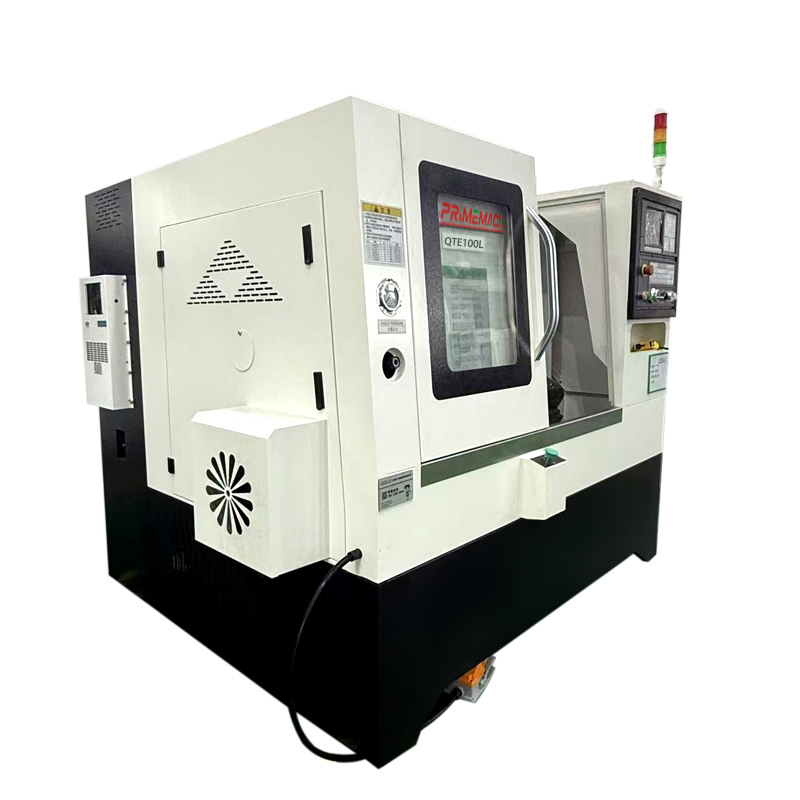

Ce tour CNC de haute précision avec contre-pointe est intégré à des guides linéaires à rouleaux à grande vitesse, offrant une excellente précision de positionnement et une répétabilité à long terme pour les applications de tour CNC de coupe de métaux . Sa broche à grande vitesse, entraînée par un moteur refroidi par eau, atteint un faux-rond radial extrêmement faible, ce qui la rend particulièrement adaptée aux opérations de tournage de métaux de précision qui exigent à la fois efficacité et cohérence dimensionnelle.
La machine est largement utilisée dans par tournage CNC à arbre long , l'usinage de composants automobiles et dans la fabrication de pièces métalliques de haute précision , où un support stable de la contre-pointe est essentiel pour maintenir la rectitude et la finition de surface pendant des cycles de coupe prolongés.
Conçu pour les environnements de production exigeants, ce tour CNC offre des performances fiables dans l'usinage CNC de l'acier au carbone , , le tournage de l'acier allié et d'autres tâches de coupe continue de métaux nécessitant des performances de broche stables et une précision d'usinage constante.
Construction rigide :

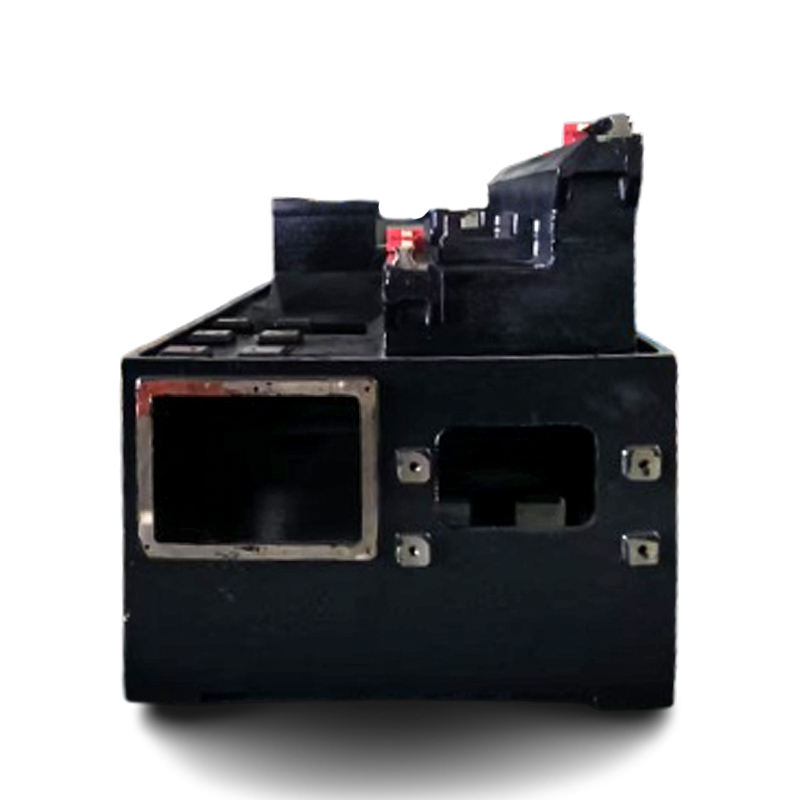

La structure inclinée en fonte Meehanite, renforcée par des nervures internes, améliore la rigidité globale de la machine tout en favorisant une évacuation fluide des copeaux. Cette conception structurelle réduit efficacement la déformation thermique lors des opérations de tournage CNC continues , aidant ainsi à maintenir la stabilité de l'usinage sur de longues séries de production.
Des vis à billes préchargées à double écrou de haute précision sont utilisées pour minimiser le jeu, offrant un avantage significatif pour le filetage sur des pièces métalliques et d'autres opérations nécessitant un contrôle strict des tolérances et une précision de positionnement reproductible.
Efficacité énergétique :
La pompe de liquide de refroidissement à vitesse variable ajuste automatiquement le débit en fonction de la charge de coupe en temps réel, optimisant ainsi les performances de refroidissement pour la découpe de métaux CNC à grande vitesse tout en réduisant considérablement la consommation d'énergie inutile lors des opérations légères.
Un mode veille intelligent est activé après des périodes d'inactivité, réduisant ainsi la consommation d'énergie en veille sans compromettre l'équilibre thermique de la broche. Cette fonctionnalité garantit une capacité de redémarrage rapide et des performances stables pour l’usinage par lots de métaux et une planification de production flexible.
Caroline du Nord |
Système de contrôle CNC |
FANUC Oi-TF |
Unité |
Capacité d'usinage |
Max. Diamètre d'oscillation |
ø 500 |
MM |
Max. Diamètre d'usinage × longueur |
ø 380×450 |
MM |
|
Diamètre d'alésage de broche |
ø 56 |
MM |
|
Max. Diamètre d'usinage des barres |
ø 46 |
MM |
|
Broche |
Max. Vitesse de broche |
4200 |
RPM |
Type de nez de broche |
A2-5 |
/ |
|
Taille du mandrin |
Mandrin/pince creux de 6″ |
POUCE |
|
Alimentation |
Axe X Max. Voyage |
710 |
MM |
Vitesse de déplacement rapide sur l'axe X |
20 |
M/MIN |
|
Axe Z Max. Voyage |
500 |
MM |
|
Vitesse de déplacement rapide sur l'axe Z |
20 |
M/MIN |
|
Tourelle |
Nombre de positions d'outils |
5 |
T |
Hauteur du porte-outil externe |
20*20 |
MM |
|
Max. Diamètre interne du porte-outil |
25 |
MM |
|
Moteur |
Puissance du moteur de broche |
7.5 |
KW |
Puissance totale de la machine |
20 |
KW |
|
Autres |
Capacité du réservoir de liquide de refroidissement |
160 |
L |
Hauteur de la machine |
1700 |
MM |
|
Espace au sol (longueur × largeur) |
2350*1650 |
MM |
|
Poids total de la machine |
2500 |
KG |
|
Configurations facultatives |
Système GSK/SYNTEC |
Robot à portique |
Tête de fraisage |
Sortie d'eau haute pression 30Bar |
Ravitailleur de barres, récupérateur de pièces |
Broche électrique 7,5 kW |
|
Mandrin creux de 8 pouces |
Tourelle à 63 outils |
Convoyeur de copeaux |
1. Composants du châssis et du système de direction
La conception de châssis légers a créé une demande pour des composants structurels spatiaux complexes, qui peuvent être usinés efficacement à l'aide de tours CNC multi-axes.
Sous-châssis et systèmes de direction : les machines à cinq axes de Tosda peuvent usiner des composants de châssis tels que des sous-châssis, répondant ainsi aux nouvelles exigences apportées par les changements structurels des véhicules à énergies nouvelles.
2. Automatisation et production intelligente
Les tours CNC collaborent avec des robots pour piloter la mise à niveau de l'automatisation des lignes de production.
Intégration de tours et de robots CNC : réalisez un traitement automatisé de plusieurs variétés et de petits et moyens lots de pièces, améliorez l'efficacité du serrage et la cohérence des produits, et adaptez-vous aux exigences de production flexibles.
Quel est le service après-vente de votre entreprise ?
1). Fournir les pièces d'usure, les pièces de rechange et les pièces de rechange au prix coûtant (hors période de garantie) ;
2). La partie B fournit à la partie A des services de conseil en matière de technologie de traitement et de programmation ;
3). Après l'expiration de la période de garantie, la partie B assure toujours le service après-vente ;
4). Utilisation régulière du service de suivi de statut, suivi irrégulier des utilisateurs.
Comment Primacon fournit-il un service après-vente pour les machines CNC ?
Nous proposons un service après-vente mondial, comprenant l'installation, la mise en service, la formation des opérateurs et la maintenance régulière de la machine. Notre équipe technique est toujours prête à résoudre tout problème technique, garantissant ainsi le fonctionnement à long terme de l'équipement.
Quel est votre délai de livraison habituel ?
Les machines standards sont généralement livrées sous 25 à 30 jours. Les modèles personnalisés peuvent varier en fonction de la complexité.
Comment choisir les machines les plus adaptées ?
R: S'il vous plaît dites-moi vos spécifications, nous pouvons choisir le meilleur modèle pour vous, ou vous pouvez choisir le modèle exact. Vous pouvez également nous envoyer le dessin des produits, nous choisirons les machines les plus appropriées pour vous.
