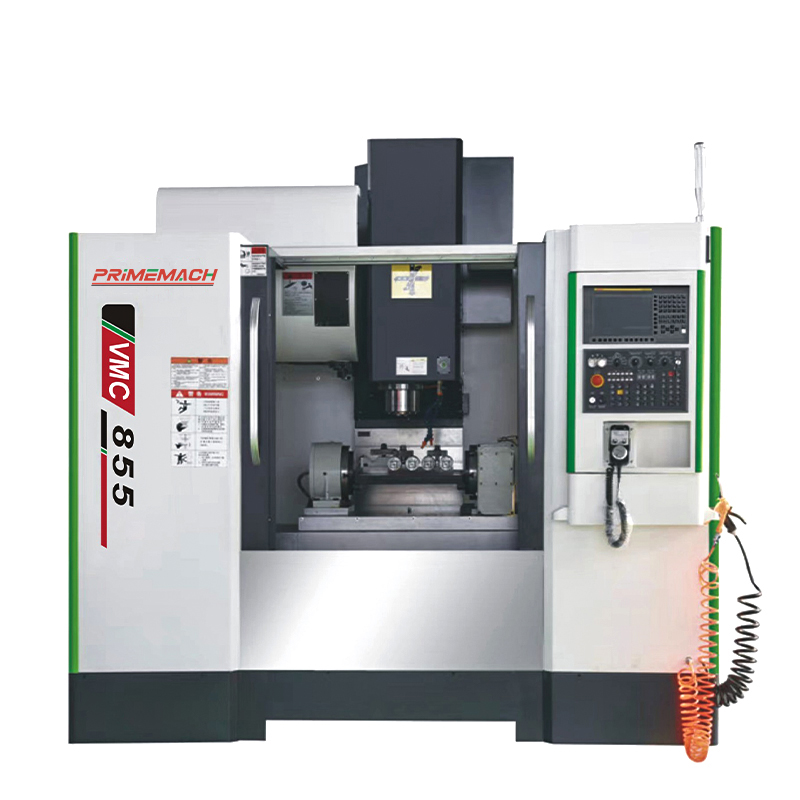

Centro di lavoro CNC di precisione per stampi e settore aerospaziale

1. La struttura del letto è robusta e può sopportare l'inerzia generata dal movimento ad alta velocità.
2. Gli assi X/Y/Z utilizzano viti ad alta velocità e silenziose e guide lineari silenziose per ridurre al minimo la deformazione termica e ottenere un'elevata precisione.
3. 36 metri di spostamento di regolazione possono far risparmiare il 50% del tempo di non elaborazione. Il design della colonna ad altezza maggiore riserva spazio per l'installazione del quarto e quinto asse.
4. Gli scudi a tre assi importati proteggono la vite e le guide lineari, prolungando la durata della macchina utensile.

Quantità:
Disponibilità:





Informarsi Aggiungi al carrello

Centro di lavoro CNC Centro di lavoro verticale Centro di lavoro CNC per stampi Centro di lavoro CNC per il settore aerospaziale Centro di lavoro CNC di precisione

Descrizione

Panoramica del prodotto

Massima precisione, rigidità superiore ed alta efficienza, tutto in un VMC! Il centro di lavoro CNC di precisione per stampi e settore aerospaziale è il tuttofare definitivo per la lavorazione CNC di ultra precisione , affrontando geometrie complesse e parti in metallo duro senza sforzo. Si adatta perfettamente a diversi scenari di lavorazione industriale di precisione, tra cui la lavorazione CNC di stampi e la lavorazione CNC aerospaziale.

Caratteristiche principali

Lavorazione ad alta precisione

Un elettromandrino ad alta potenza ad alte prestazioni offre una coppia elevata e un'elevata efficienza. Supporta la fresatura a coppia elevata di leghe di titanio e leghe a base di nichel. Il sistema di scala lineare a circuito chiuso garantisce una precisione di posizionamento superiore e una precisione di posizionamento ripetuta, ideale per la lavorazione CNC ultraprecisa di stampi e componenti aerospaziali.

Costruzione rigida

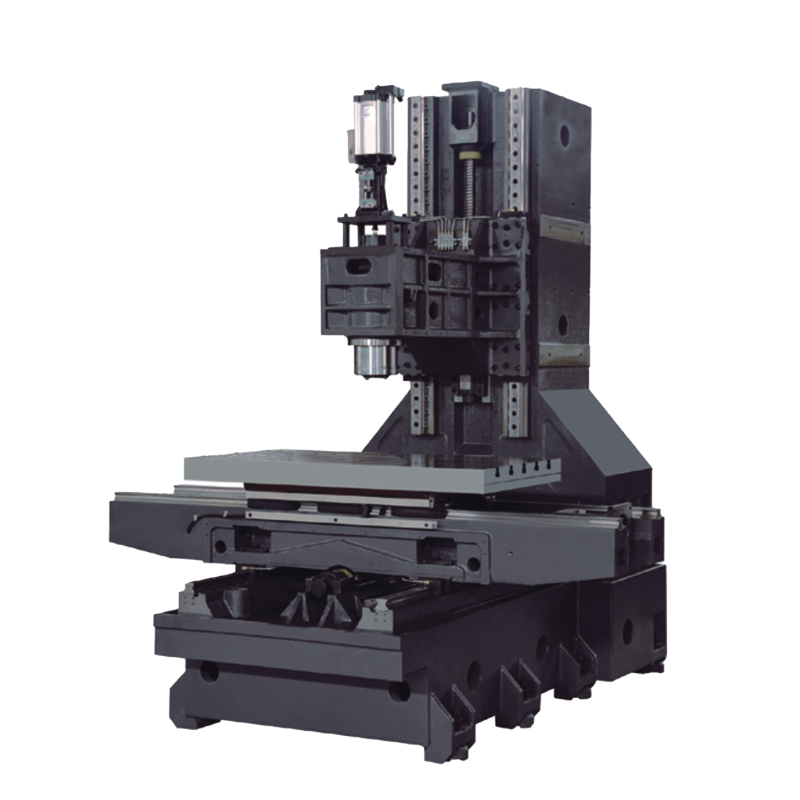

Le in ghisa Meehanite e del cassonetto guide del letto forniscono un eccellente smorzamento e capacità di carico . Le viti a ricircolo di sfere precaricate a doppia chiocciola e la tecnologia di compensazione termica mantengono una precisione costante durante operazioni prolungate.

Automazione avanzata

Le funzioni di ispezione automatica del pezzo riducono significativamente i tempi di impostazione. Il sistema CNC Fanuc supporta la lavorazione multiasse e varie soluzioni CNC di elaborazione automatizzata , semplificando la programmazione di parti complesse.

Parametro del prodotto

Articolo	Unità	VMC-855
Corsa dell'asse X	MM	800
Corsa dell'asse Y	MM	550
Corsa dell'asse Z	MM	550
Distanza dalla faccia terminale del mandrino alla superficie del piano di lavoro	MM	120-670
Distanza dal centro del mandrino alla superficie di protezione della colonna	MM	595
Dimensioni del piano di lavoro	MM	1000*550
Capacità di carico massima	KG	500
Scanalatura a T del piano di lavoro (Numero, dimensione, spaziatura)	MM	5-18/90
Specifica del cono	/	BT40
Velocità del mandrino (opzionale, dipendente o sistema di controllo)	GIRI/MIN	8000
Motore mandrino	chilowatt	15
Motori a tre assi (X/Y/Z)	chilowatt	3.9/3.9/5.9
Sistema di controllo (opzionale)	/	SYNTEC/FANUC Oi-TF
Velocità di traslazione rapida degli assi X/Y/ZA	M/MIN	36/36/36
Precisione di posizionamento	MM	JIS±0,005/300
Ripetibilità	MM	JIS±0,003/300
Capacità del magazzino utensili	T	24
Peso della macchina	T	5.5
Dimensioni della macchina (LPA)	MM	285024002580

Casi di applicazione

1. Elaborazione di componenti complessi per migliorare l'efficienza produttiva

Molti componenti principali dei prodotti per pompe e valvole (come corpi di pompe, giranti, corpi di valvole, ecc.) hanno forme complesse difficili da lavorare in modo efficiente utilizzando metodi tradizionali. Le macchine utensili CNC utilizzano la programmazione per ottenere la coordinazione multiasse, consentendo l'elaborazione precisa di forme geometriche irregolari e strutture complesse di canali di flusso. Ad esempio: lavorazione di corpi pompa e stampi a voluta e ottimizzazione dei canali di flusso interni nei corpi valvola.

2. Garantire alta precisione e coerenza

I prodotti per pompe e valvole hanno requisiti estremamente elevati in termini di prestazioni di tenuta e resistenza alla pressione. Le macchine utensili CNC utilizzano il controllo programmato per ridurre l'errore umano, garantendo coerenza nella produzione in lotti. Per esempio:

Lavorazione di precisione del nucleo della valvola e della superficie di tenuta: le macchine utensili CNC possono raggiungere una precisione a livello di micron, garantendo le prestazioni di tenuta dell'apertura e della chiusura della valvola e riducendo il rischio di perdite.

Elaborazione integrata di più rami: nei sistemi idraulici, la perforazione trasversale e la disposizione dei canali di flusso di più rami richiedono un posizionamento ad alta precisione. Le macchine utensili CNC utilizzano la modellazione e l'elaborazione tridimensionale per evitare errori e problemi di perdite associati ai processi tradizionali.

Domande frequenti

Hai esperienza nell'export? Quali documenti potete fornire?

Sì, le nostre macchine sono state esportate in tutto il mondo. Forniamo fatture, bollature, certificati di origine, certificazioni CE, ecc.

È disponibile la personalizzazione?

SÌ. Abbiamo una vasta esperienza nell'elaborazione personalizzata e possiamo fornire servizi di personalizzazione flessibili dal letto ai parametri di elaborazione fino all'aspetto.

Quali materiali può lavorare questa macchina?

Lavora in modo efficiente acciaio inossidabile (304/316), alluminio (6061/7075), titanio (grado 5) e tecnopolimeri (PEEK/POM).

In che modo Primacon fornisce il servizio post-vendita per le macchine CNC?

Offriamo supporto post-vendita in tutto il mondo, compresa l'installazione della macchina, la messa in servizio, la formazione degli operatori e la manutenzione regolare. Il nostro team tecnico è sempre pronto ad affrontare qualsiasi problema tecnico, garantendo il funzionamento a lungo termine dell'apparecchiatura.
