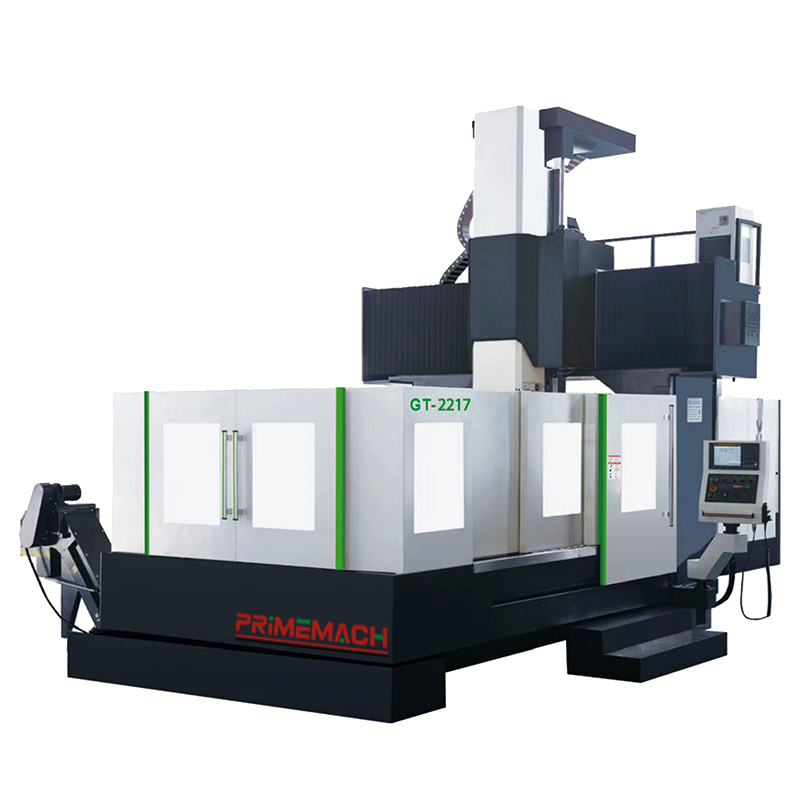

Centro de usinagem CNC de pórtico antivibração

Centro de usinagem CNC de pórtico Usinagem de precisão antivibração

1. Poderosa capacidade de corte combinada com precisão e desempenho superiores simplifica as operações de fresamento e mandrilamento.
2. A cabeça do fuso pode ser equipada com um pescoço de fresagem lateral de 90° com travamento hidráulico opcional.

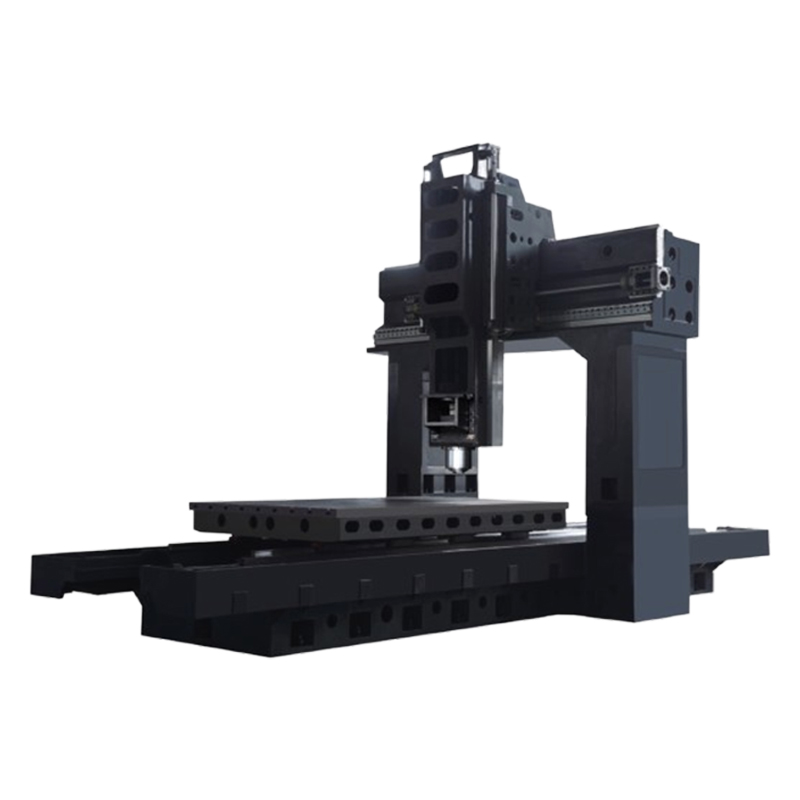

3. A base da máquina, colunas, viga transversal, sela e caixa do fuso são feitas de ferro fundido de alta resistência com moldagem em areia de resina e uma estrutura de nervura otimizada, garantindo alta rigidez e estabilidade.
4. O movimento principal usa um servo motor CA de ampla faixa de velocidade com uma caixa de engrenagens zf opcional, fornecendo alto torque em baixas velocidades para corte pesado e potência constante em altas velocidades para usinagem de precisão.

Quantidade:
Disponibilidade:





Pergunte Adicionar ao carrinho

Centro de usinagem CNC de pórtico Centro de usinagem de pórtico CNC Centro de usinagem CNC de pórtico antivibração Centro de usinagem de pórtico para corte pesado Centro de usinagem CNC de pórtico de precisão Precisão antivibração do centro de usinagem CNC do pórtico

Descrição

Visão geral do produto

O Centro de Usinagem de Pórtico da Anhui Primacon Intelligent Equipment Co., Ltd. foi projetado para tarefas de usinagem pesada de alta precisão. Projetado para equilibrar grandes capacidades de manuseio de trabalho com controle de movimento preciso, este centro de usinagem de pórtico atende a indústrias que exigem desempenho robusto - desde CNC de usinagem de moldes até aplicações usinagem CNC aeroespacial e produção de grandes componentes industriais.

Suas especificações, incluindo deslocamentos generosos dos eixos e uma mesa de trabalho resistente, tornam-no uma solução versátil tanto para usinagem de peças grandes quanto para operações detalhadas de usinagem de ultraprecisão . Com foco em durabilidade e precisão, o Centro de Usinagem Gantry se destaca como uma escolha confiável para usinagem CNC de peças automotivas , componentes aeroespaciais e necessidades de fabricação industrial.

Desempenho do fuso e do motor

No centro desta máquina está um fuso de alto desempenho, otimizado para ser compatível com uma ampla gama de ferramentas de corte. Apresentando uma velocidade de rotação extremamente alta, este fuso equilibra precisão de alta velocidade e de baixa velocidade -torque , atendendo a diversos requisitos de corte. Motores robustos alimentam o fuso e cada eixo: tanto o motor do fuso quanto os servomotores dos eixos X/Y/Z são de alta potência, garantindo desempenho estável mesmo durante operações de corte pesadas.

Estabilidade Estrutural e Adaptabilidade de Aplicação

A estrutura rígida do pórtico suprime eficazmente a vibração durante a usinagem, permitindo uma operação estável em longos ciclos de produção. Essa vantagem estrutural é particularmente benéfica para requisitos de usinagem de moldes grandes e linhas de produção , de equipamentos de usinagem aeroespacial de alta carga CNC de processamento automatizado , onde a precisão e a confiabilidade são críticas.

Parâmetro do produto

Item	Unidade	GT-2217
Dimensões da mesa de trabalho	Milímetros	2100*1400
Deslocamento na direção do eixo X do movimento da mesa de trabalho	Milímetros	2200
Deslocamento na direção do eixo Y do movimento do controle deslizante do fuso	Milímetros	1800
Deslocamento na direção do eixo Z do movimento para cima e para baixo do fuso	Milímetros	800
Largura do pórtico	Milímetros	1700
Distância da face final do fuso à mesa de trabalho	Milímetros	150-950
Slot T para mesa de trabalho (Número - Tamanho x Espaçamento)	Milímetros	7-22*170
Especificações do fuso (modelo/diâmetro de instalação)	/	BT50/190
Velocidade do fuso	RPM	50-6000
Especificações do fuso de esferas do eixo X/Y/Z	/	X:5010;Y:5010;Z:5010
Especificações do trilho guia do eixo X/Y	/	Trilho de guia linear de rolo 55 Especificação para serviços pesados
Especificações do trilho guia do eixo Z	/	Trilho rígido
Motor de eixo	KW	18.5
Capacidade de carga da mesa de trabalho	T	4
Peso da máquina-ferramenta	T	16.5

Casos de aplicação

1. Fabricação de moldes em grande escala

Objetos de processamento: Moldes de estampagem em larga escala para painéis de carrocerias automotivas, moldes de injeção em larga escala para eletrodomésticos e automóveis.

Valor da aplicação: A mesa grande pode suportar moldes pesando várias toneladas, e a poderosa rigidez permite o fresamento profundo das superfícies do molde, melhorando significativamente a eficiência do processamento e a qualidade da superfície de moldes de grande escala.

2. Nova Energia e Aeroespacial

Objetos de Processamento: Compartimentos traseiros e bandejas de bateria de carrocerias fundidas integradas para veículos de novas energias; cascos de naves espaciais e estruturas de satélites.

Valor da aplicação: Permite a usinagem única de alta precisão de componentes estruturais de liga de alumínio ultragrandes, atendendo aos rigorosos requisitos para estruturas leves e de alta resistência nos setores aeroespacial e de veículos de novas energias.

3. Máquinas pesadas e equipamentos de energia

Objetos de processamento: bases de máquinas de engenharia, braços de lança de escavadeiras hidráulicas; carcaças de caixas de engrenagens e bases de geradores de turbinas eólicas.

Valor de aplicação: Capaz de usinagem pesada de ligas de aço de alta resistência, processando componentes estruturais de suporte de carga críticos para garantir confiabilidade e durabilidade sob condições operacionais extremas.

4. Equipamentos de Precisão e Transporte Ferroviário

Objetos de processamento: bases de motores de tração de locomotivas de trens de alta velocidade, bases de instrumentos de medição de grande precisão e corpos de leito de equipamentos a laser.

Valor de aplicação: Alcança precisão geométrica extremamente alta (planicidade, perpendicularidade) em dimensões de grande formato, garantindo a estabilidade fundamental e a precisão de movimento de equipamentos de última geração.

Perguntas frequentes

Onde a empresa está localizada?

R: Em Tongling, província de Anhui, que fica perto de Xangai e Hangzhou, leva apenas cerca de três horas e meia de trem-bala para chegar lá.

Você tem experiência em exportação? Que documentos você pode fornecer?

Sim, nossas máquinas foram exportadas para todo o mundo. Fornecemos faturas, listas de embalagem, certificados de origem, certificações CE, etc.

Como a Primacon fornece serviço pós-venda para máquinas CNC?

Oferecemos suporte pós-venda em todo o mundo, incluindo instalação de máquinas, comissionamento, treinamento de operadores e manutenção regular. Nossa equipe técnica está sempre pronta para solucionar qualquer problema técnico, garantindo o funcionamento do equipamento a longo prazo.

Qual é o seu pacote padrão?

Nosso pacote é uma caixa de madeira compensada padrão de exportação com palete.
