Антивибрационный портальный обрабатывающий центр с ЧПУ

Портальный обрабатывающий центр с ЧПУ, антивибрационная прецизионная обработка

1. Мощная режущая способность в сочетании с превосходной точностью и производительностью упрощает операции фрезерования и растачивания.
2. Шпиндельная головка может быть оснащена дополнительной фрезерной шейкой с гидравлической блокировкой на 90°.

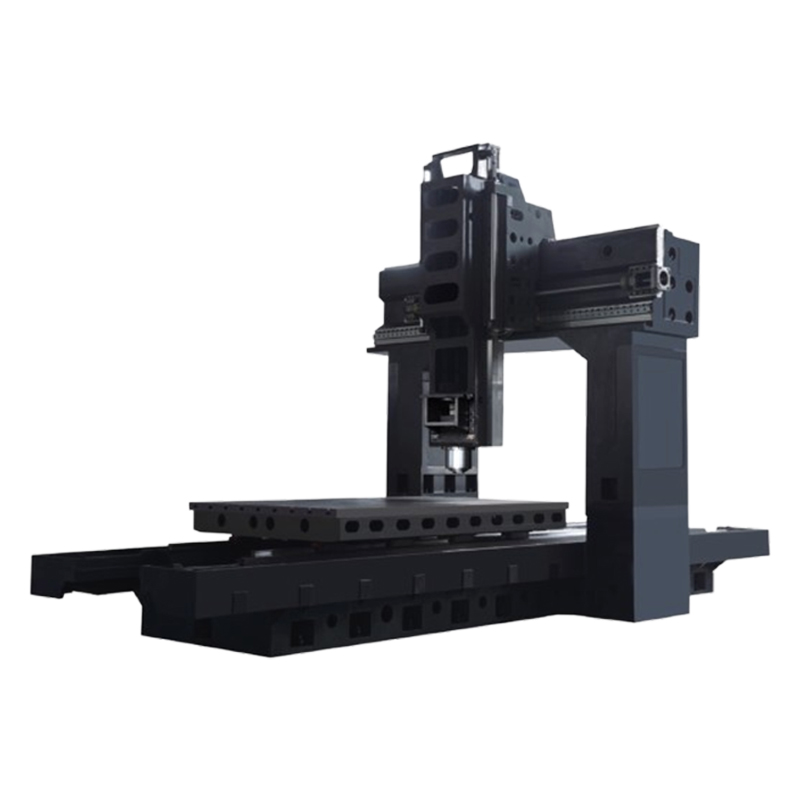

3. Станина станка, колонны, поперечина, седло и шпиндельная коробка изготовлены из высокопрочного чугуна с формованием из смоляного песка и оптимизированной структурой ребер, что обеспечивает высокую жесткость и стабильность.
4. В главном движении используется широкодиапазонный серводвигатель переменного тока с дополнительным редуктором ZF, обеспечивающий высокий крутящий момент на низких скоростях для тяжелого резания и постоянную мощность на высоких скоростях для точной обработки.

Количество:
Наличие:





Запросить Добавить в корзину

Портальный обрабатывающий центр с ЧПУ Портальный обрабатывающий центр с ЧПУ Антивибрационный портальный обрабатывающий центр с ЧПУ Портальный обрабатывающий центр для тяжелой резки Прецизионный портальный обрабатывающий центр с ЧПУ Портальный обрабатывающий центр с ЧПУ, антивибрационная точность

Описание

Обзор продукта

Портальный обрабатывающий центр компании Anhui Primacon Intelligent Equipment Co., Ltd. предназначен для высокоточной и тяжелой обработки. Этот портальный обрабатывающий центр, предназначенный для обеспечения баланса между большими возможностями обработки работ и точным управлением движением, предназначен для отраслей, требующих высокой производительности — от обработки пресс-форм с ЧПУ до аэрокосмической обработки с ЧПУ и производства крупных промышленных компонентов.

Его характеристики, в том числе большой ход осей и прочный рабочий стол, делают его универсальным решением как для обработки крупных деталей, так и для детальной сверхточной обработки . Портальный обрабатывающий центр, ориентированный на долговечность и точность, является надежным выбором для обработки автомобильных деталей с ЧПУ , компонентов аэрокосмической промышленности и промышленного производства.

Производительность шпинделя и двигателя

В основе этого станка лежит высокопроизводительный шпиндель, оптимизированный для совместимости с широким спектром режущих инструментов. Обладая чрезвычайно высокой скоростью вращения, этот шпиндель сочетает в себе высокую точность и низкий -крутящий момент , удовлетворяя разнообразные требования к резанию. Шпиндель и каждая ось питаются от надежных двигателей: как двигатель шпинделя , так и серводвигатели осей X/Y/Z имеют высокую мощность, обеспечивая стабильную работу даже во время тяжелых операций резки.

Структурная стабильность и адаптируемость приложений

Жесткая портальная конструкция эффективно подавляет вибрацию во время обработки, обеспечивая стабильную работу в длительных производственных циклах. Это структурное преимущество особенно полезно для требований крупных пресс-форм в аэрокосмической отрасли , к оборудованию для обработки , а также для высоконагруженных автоматизированных производственных линий с ЧПУ, где точность и надежность имеют решающее значение.

Параметр продукта

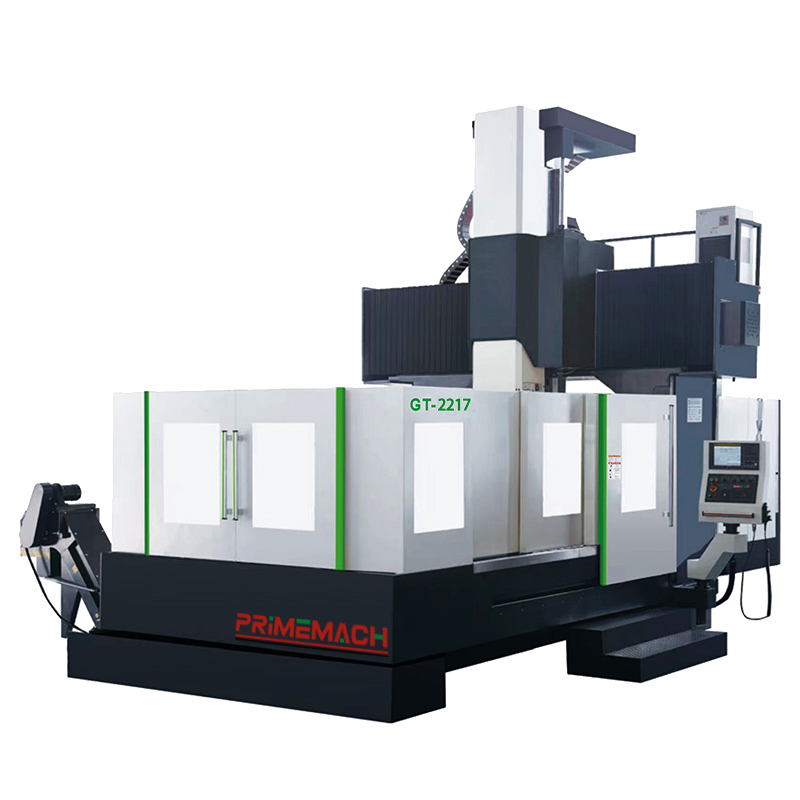

Элемент	Единица	ГТ-2217
Размеры рабочего стола	ММ	2100*1400
Перемещение в направлении оси X движения рабочего стола	ММ	2200
Перемещение по оси Y в направлении движения ползуна шпинделя	ММ	1800
Перемещение по оси Z при движении шпинделя вверх и вниз	ММ	800
Ширина портала	ММ	1700
Расстояние от торца шпинделя до рабочего стола	ММ	150-950
Рабочий стол Т-образный паз (Число – Размер x Интервал)	ММ	7-22*170
Технические характеристики шпинделя (модель/установочный диаметр)	/	БТ50/190
Скорость шпинделя	об/мин	50-6000
Технические характеристики шарико-винтовой передачи оси X/Y/Z	/	X:5010;Y:5010;Z:5010
Технические характеристики направляющей оси X/Y	/	Роликовая линейная направляющая 55, спецификация для тяжелых условий эксплуатации
Технические характеристики направляющей оси Z	/	Жесткий рельс
Шпиндельный двигатель	КВт	18.5
Грузоподъемность рабочего стола	Т	4
Вес станка	Т	16.5

Случаи применения

1. Крупномасштабное производство пресс-форм

Объекты обработки: Крупногабаритные штамповочные формы для кузовных панелей автомобилей, крупногабаритные литьевые формы для бытовой техники и автомобилей.

Применение: большой стол может выдерживать заготовки пресс-форм весом в несколько тонн, а высокая жесткость позволяет выполнять глубокое фрезерование поверхностей пресс-форм, что значительно повышает эффективность обработки и качество поверхности крупногабаритных форм.

2. Новая энергетика и аэрокосмическая промышленность

Объекты обработки: Задние отсеки и аккумуляторные отсеки интегрированных литых кузовов для транспортных средств на новых источниках энергии; Корпуса космических кораблей и корпуса спутников.

Прикладная ценность: Обеспечивает однократную высокоточную обработку сверхкрупных конструкционных компонентов из алюминиевых сплавов, отвечая строгим требованиям к легким и высокопрочным конструкциям в аэрокосмической отрасли и транспортных средствах на новых источниках энергии.

3. Тяжелая техника и энергетическое оборудование

Объекты обработки: базы инженерных машин, стрелы гидравлических экскаваторов; корпуса редукторов и основания ветряных генераторов.

Область применения: Способен выполнять тяжелую обработку высокопрочных легированных сталей, обрабатывать ответственные несущие элементы конструкции для обеспечения надежности и долговечности в экстремальных условиях эксплуатации.

4. Прецизионное оборудование и железнодорожный транспорт

Объекты обработки: основания тяговых двигателей локомотивов высокоскоростных поездов, основания крупноточных измерительных приборов, корпуса станин лазерного оборудования.

Прикладная ценность: Обеспечивает чрезвычайно высокую геометрическую точность (плоскостность, перпендикулярность) на крупноформатных изделиях, обеспечивая базовую стабильность и точность движения высококачественного оборудования.
