Элемент |
Спецификация |
Единица |
Максимальный диаметр поворота |
ø 640 |
ММ |
Максимальный диаметр обработки * длина |
ø 320 (тип вала) × 750 ø 390 (дисковый тип) |
ММ |
Диаметр отверстия шпинделя |
ø 86 |
ММ |
Максимальный диаметр обработки прутка |
ø 75 |
ММ |
Максимальная скорость шпинделя |
3000 |
об/мин |
Тип носа шпинделя |
А2-8 |
/ |

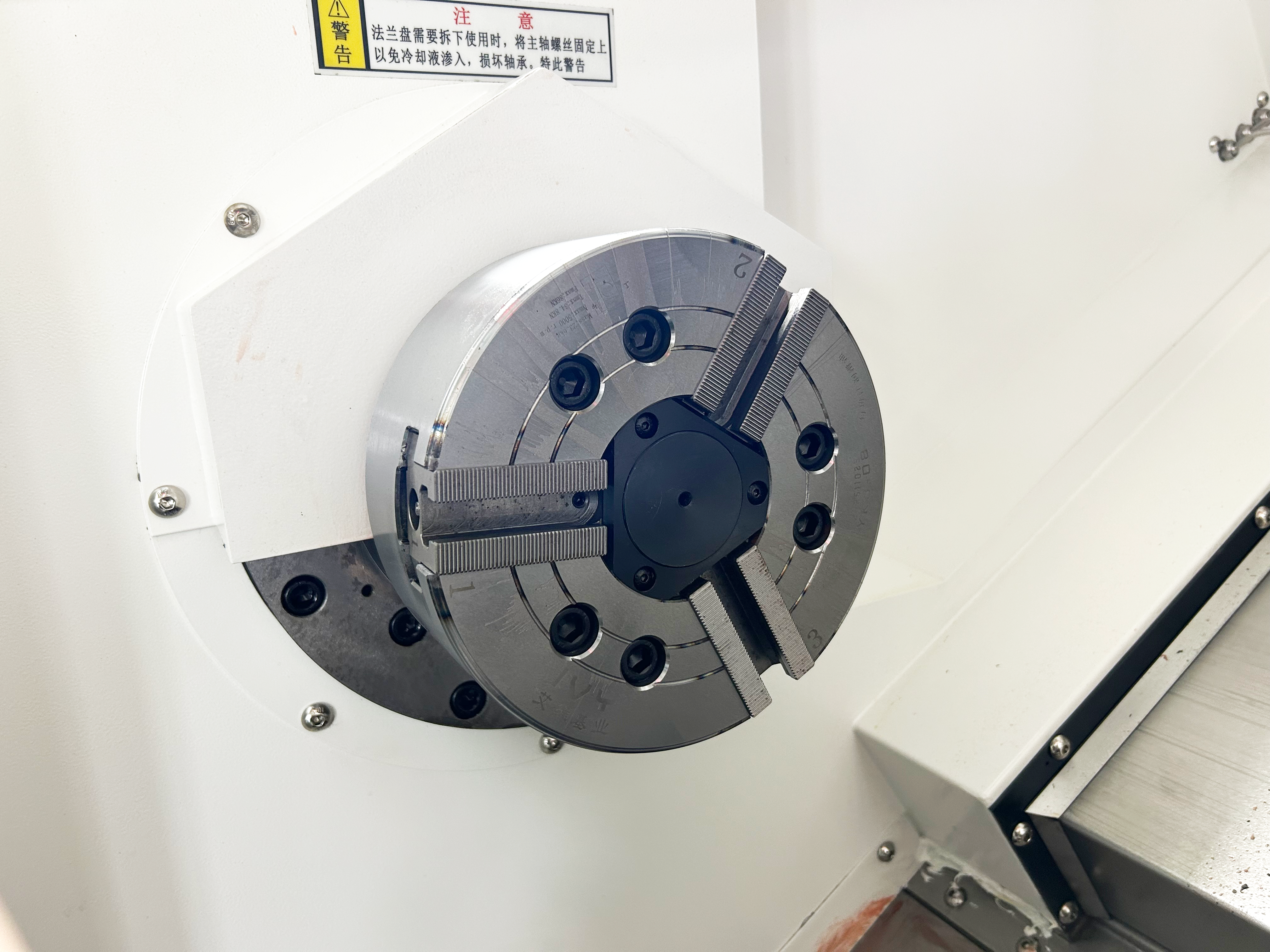

Размер патрона |
10 дюймов (12 дюймов опционально) Полый патрон |
ДЮЙМ |
Максимальный ход по оси X |
230 |
ММ |
Скорость ускоренного перемещения по оси X |
10 |
М/МИН |
Максимальный ход оси Y |
±50 |
ММ |
Максимальный ход по оси Z |
770 |
ММ |
Скорость ускоренного хода по оси Z |
20 |
М/МИН |

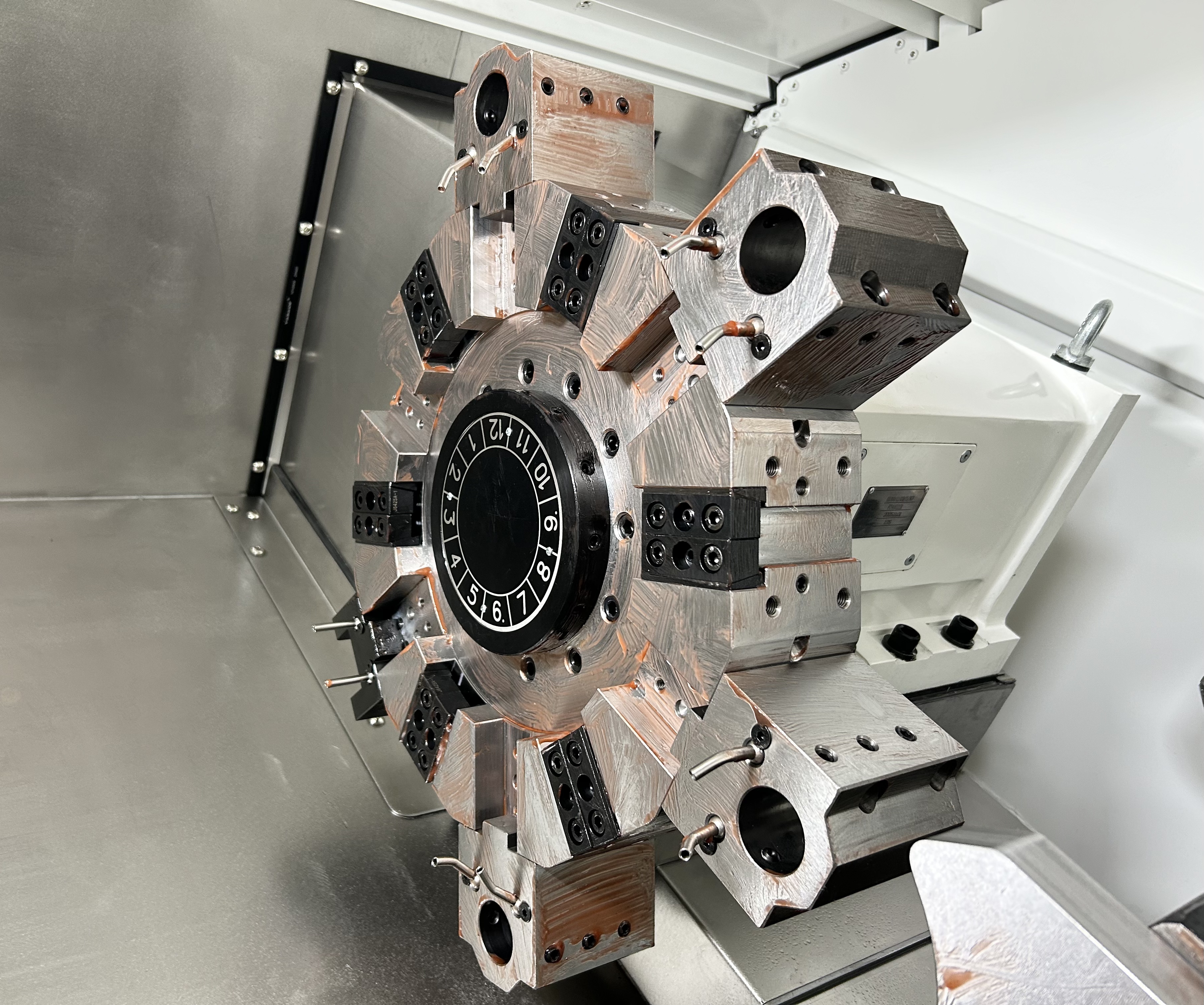

Количество инструментов в револьвере |
12 |
Т |
Высота внешнего держателя инструмента |
25*25 |
ММ |
Максимальный внутренний диаметр держателя инструмента |
32/40 |
ММ |

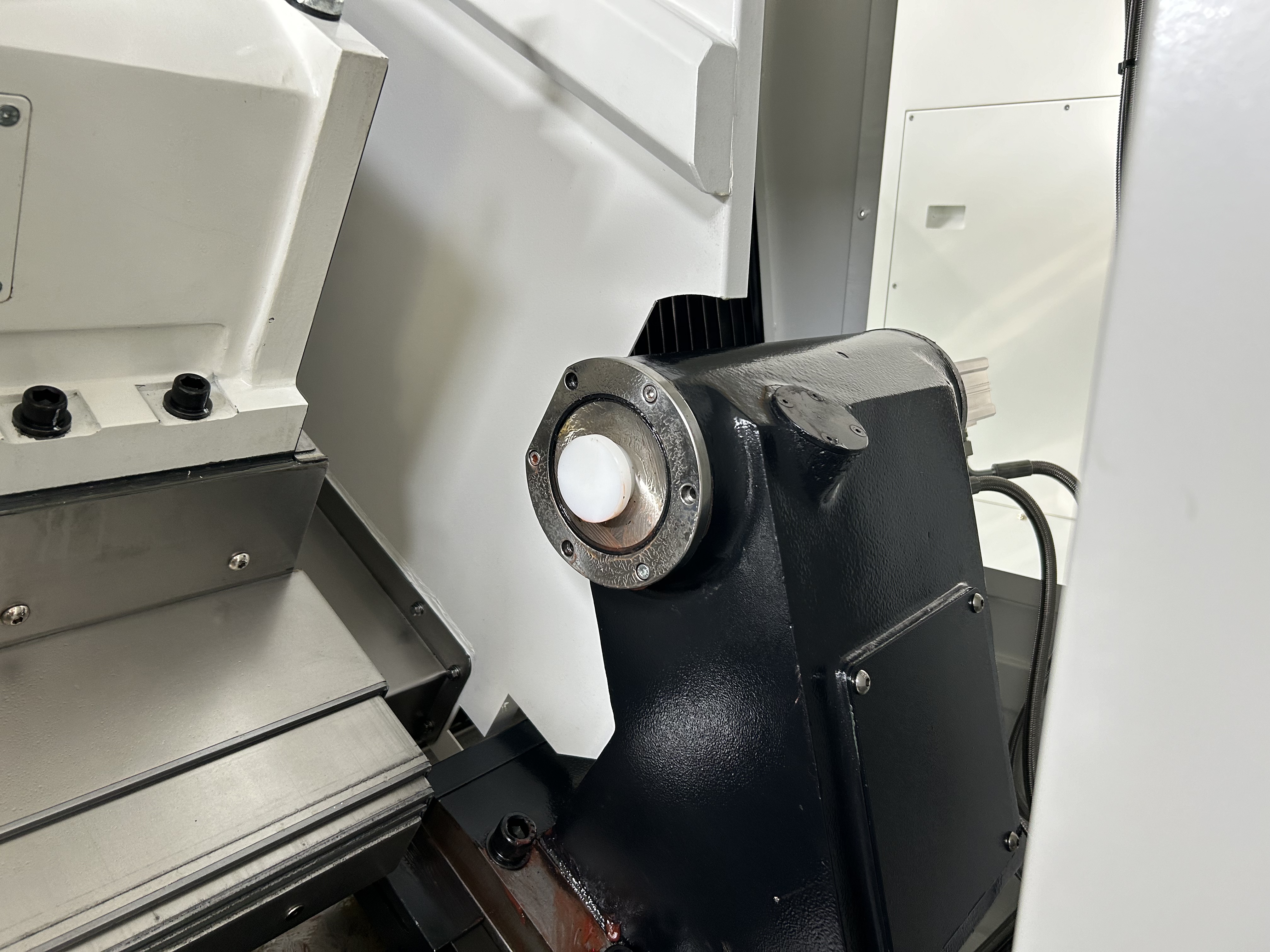

ход задней бабки |
800 |
ММ |
Ход пиноли задней бабки |
100 |
ММ |
Конус пиноли задней бабки |
МТ5 |
/ |
Двигатель шпинделя (номинальный) |
15 |
КВт |
Двигатель оси X |
3.1 |
КВт |
Двигатель оси Y |
1.7 |
КВт |
Двигатель оси Z |
3.1 |
КВт |
Мощность оси фрезерования |
3.1 |
КВт |
Скорость оси фрезерования |
4000 |
об/мин |
Общая мощность машины |
45 |
КВт |
Емкость бака охлаждающей жидкости |
200 |
л |
Высота машины |
2200 |
ММ |
Площадь основания (длина * ширина) |
3150*2100 |
ММ |
Общий вес машины |
5600 |
КГ |
система ЧПУ |
СИНТЕК |
22 ТБ |
