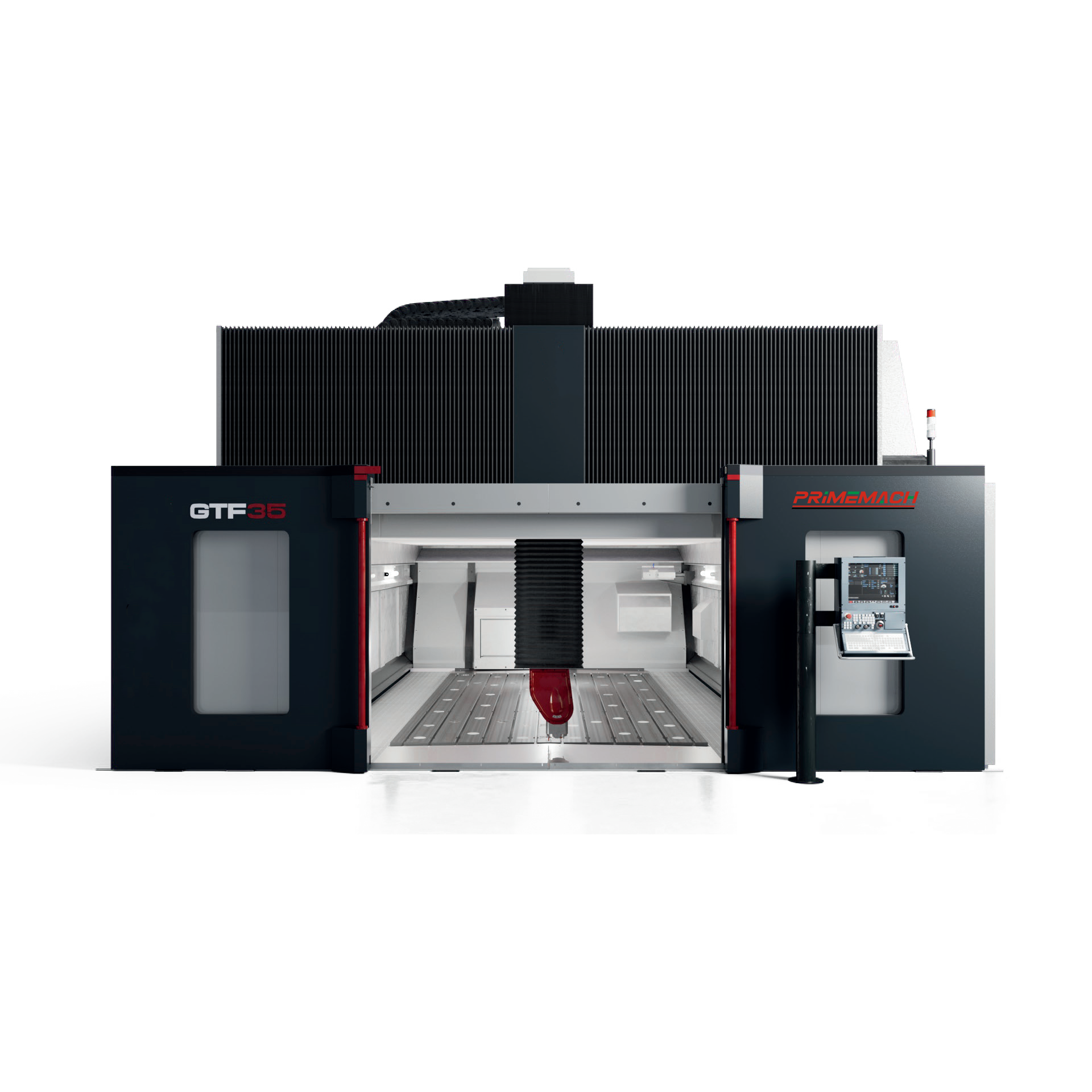

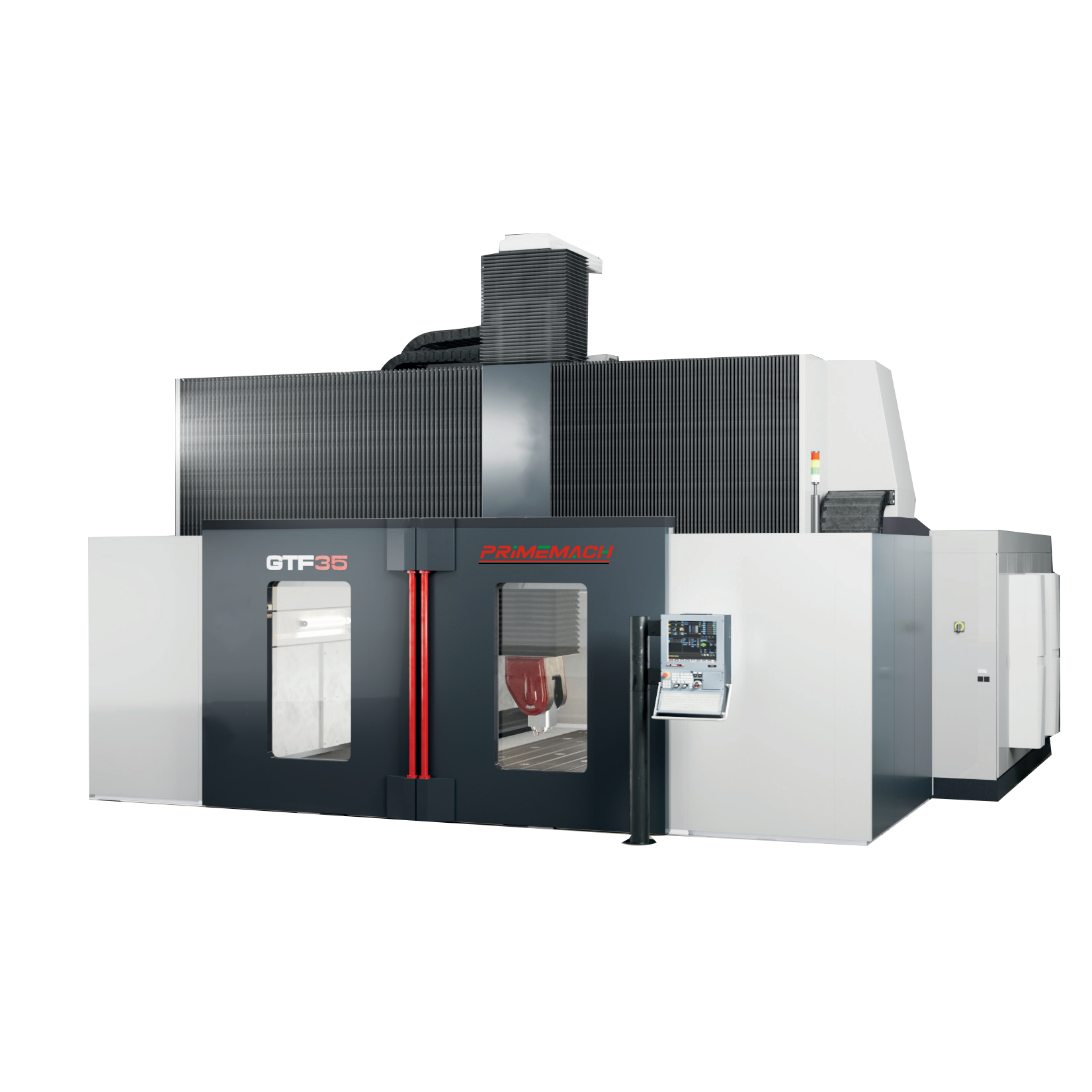

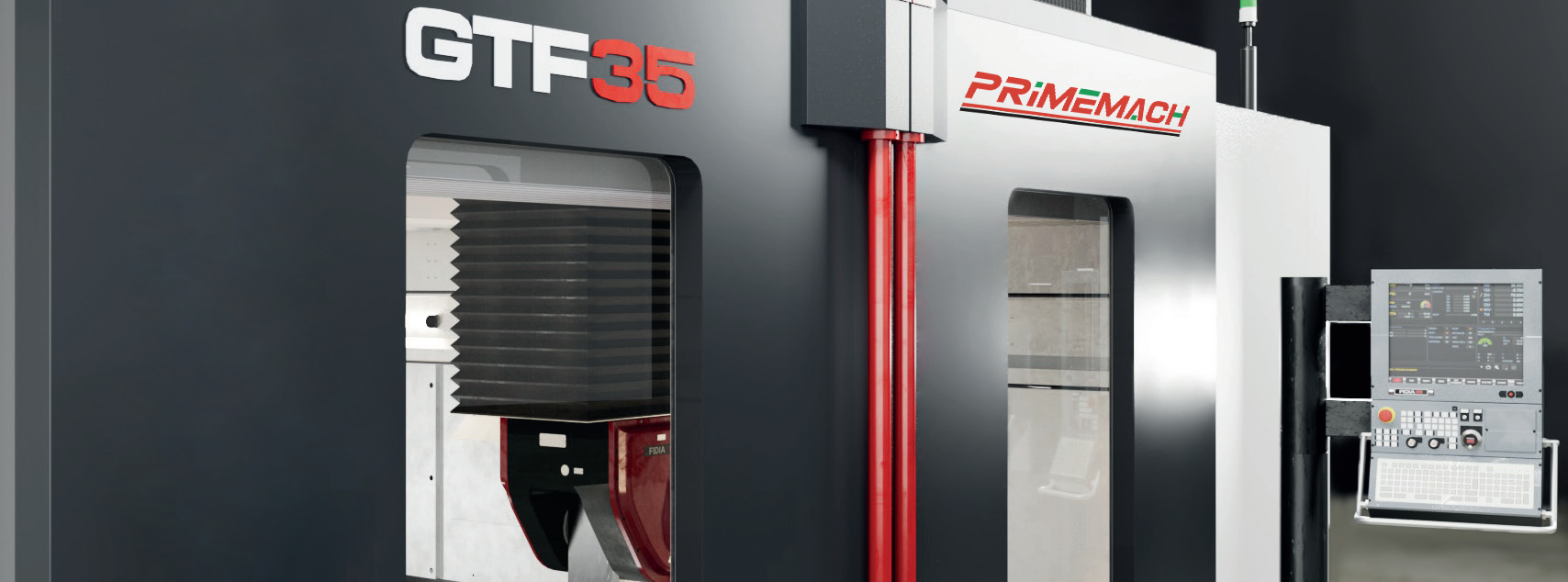

Модульный пятиосевой мобильный станок высокого класса

1.Это модульный, высокоскоростной, 5-осевой передвижной портальный станок, специально разработанный для прецизионной обработки промышленных изделий из различных материалов, от стали и чугуна до алюминия, пластмасс и композитных материалов.

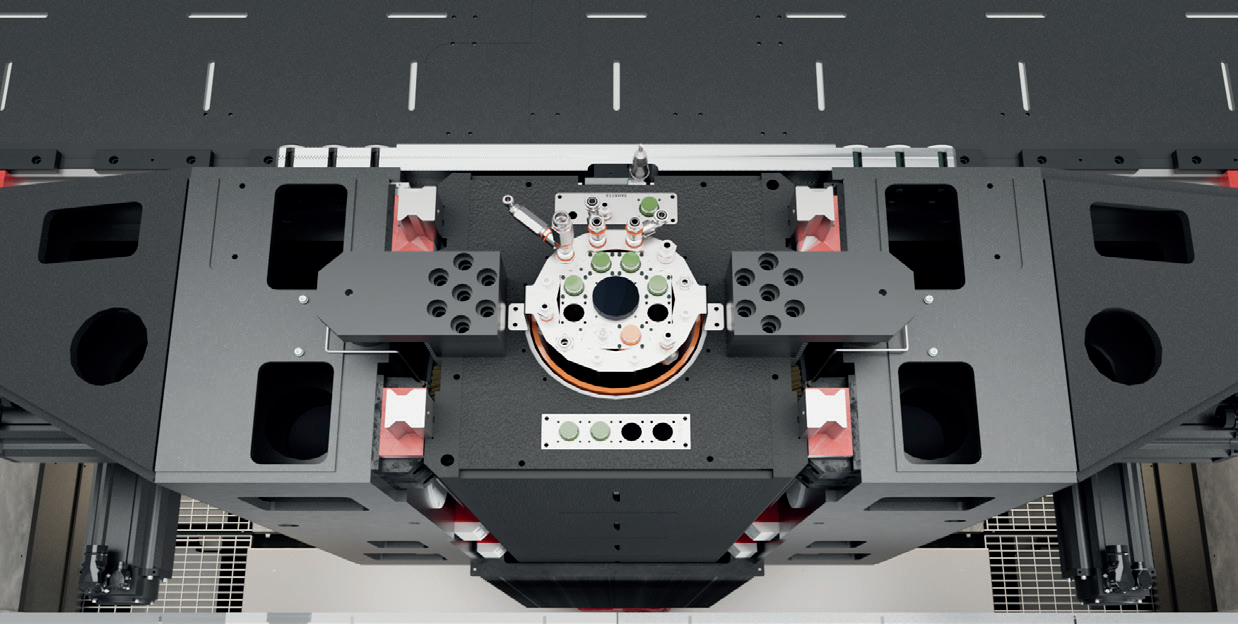

2. На перекладине расположен вертикальный подъемник Z с одной 5-осевой головкой или, альтернативно, с платформой смены головок для размещения нескольких головок.

3.Линейные перемещения оси приводятся в движение двойной трансмиссией и двигателями, действующими по реечной кинематике; двойной по оси X (портальный) и одинарный по осям Y и Z.

Количество:
Доступность:





Запросить Добавить в корзину

Пятиосный Станок с ЧПУ Модульный Пятиосевой мобильный станок высокого класса Пятиосевой станок Высококлассный

Описание

Характеристики продукта

В этой машине реализована модульная концепция конструкции, в основе которой лежит мобильная верхняя портальная конструкция. Он может гибко комбинировать и настраивать функциональные модули в соответствии с индивидуальными потребностями различных отраслей и задач обработки, обеспечивая плавный переход от стандартной обработки к индивидуальному производству. Модульная архитектура не только упрощает процесс установки и ввода в эксплуатацию оборудования, но также снижает затраты на последующее обслуживание и обновление функций. Будь то автономная работа или интеграция в гибкую производственную линию, он может быстро адаптироваться и обеспечить оптимальную производительность. Эта логика проектирования «один станок для многократного использования» снимает ограничение фиксированных функций традиционных станков, позволяя оборудованию динамически приспосабливаться к изменениям производственных потребностей предприятия, что значительно повышает долгосрочную отдачу от инвестиций в оборудование. Он широко применим к различным производственным сценариям в аэрокосмической, автомобильной промышленности, обработке пресс-форм, строительной технике и других областях.

Являясь высокотехнологичным оборудованием, специально разработанным для прецизионной обработки промышленных изделий, этот станок обладает высокой адаптируемостью к материалам и способен легко справляться с разнообразными потребностями в обработке: от традиционных металлических материалов до новых композитных материалов. Будь то черные металлы, такие как сталь и чугун с высокой твердостью и износостойкостью, цветные металлы, такие как алюминиевые сплавы с легким весом и высокой прочностью, или пластмассы и композитные материалы (например, композитные материалы, армированные углеродным волокном, композитные материалы из стекловолокна и т. д.), которые трудно обрабатывать, он может обеспечить высокоточную и высокоэффективную обработку резки. Эта возможность полного охвата материалов обусловлена точным контролем параметров обработки, а также оптимизацией и модернизацией конструкции станка. Он может подобрать соответствующую скорость шпинделя, скорость подачи и силу резания в соответствии с физическими свойствами и сложностью резки различных материалов, эффективно избегая таких проблем, как деформация материала и износ инструмента, а также гарантируя, что точность размеров и шероховатость поверхности различных заготовок после обработки соответствуют высоким стандартам отрасли, удовлетворяя строгие требования высокотехнологичного производства к качеству продукции.

Будучи 5-осевым станком с одновременной работой, это оборудование обладает превосходными возможностями 5-осевого интерполяционного управления, способно реализовать скоординированное движение трех линейных осей (X, Y, Z) и двух поворотных осей, легко справляясь с задачами обработки сложных криволинейных поверхностей и пространственных конструкций специальной формы. В сочетании с высокоскоростной системой передачи и высокоточной конфигурацией шпинделя станок обеспечивает синхронизацию и координацию движения каждой оси при достижении высокоскоростной подачи и может выполнять однократную обработку сложных деталей без многократного зажима и преобразования исходных данных. Это не только значительно сокращает цикл обработки, но и принципиально устраняет накопительную ошибку, вызванную множественным зажимом. Будь то крупные конструкционные детали в аэрокосмической области, сложные формы в автомобильной промышленности или прецизионные детали в строительной технике, одновременная 5-осевая обработка позволяет достичь более высокой точности размеров, лучшего качества поверхности и превосходной структурной целостности, помогая предприятиям повысить конкурентоспособность своей основной продукции.

Параметры продукта

Оси (мм)
Х	2.700 3.600 4.500 6.200 8.200 ...+2.000 (106') (142') (177') (244') (323') (...+79')
Х
Да	2.200 - 2.700 - 3.500 (86,5' - 106' - 138')
З	1.000 - 1.200 - 1.500 - 1.800 (39' - 47' - 59' - 71')
Головки Держатель инструмента	Скорость (1/мин)	Мощность (кВт)	Крутящий момент (Нм)
М5А-М5С
HSK-A63	24.000	55	88
HSK-A100	15.000	65	124
М5С2
HSK-A63	28.000	87	66
HSK-A100	16.000	62	148
М5С3
HSK-A80	24.000	92	75
HSK-A100	15.000	71	328
М3А
HSK-A100	10.000	56	307
Скорость оси
Максимальная рабочая подача	X, Y, Z: 30 м/мин
Стол
Грузоподъемность	4000 кг/м2 (819 фунтов/кв.фут)

Случаи применения

1. Прецизионная обработка критически важных компонентов

К компонентам аэрокосмической отрасли (таким как лопатки турбин, лопаточные диски и кожухи двигателей) предъявляются чрезвычайно высокие требования к точности размеров и качеству поверхности. Станки с ЧПУ позволяют обрабатывать сложные геометрические формы посредством многоосной интерполяции и контроля точности на микронном уровне.

Конструктивные элементы планера. Большие пятиосные станки портального типа могут обрабатывать такие конструкционные компоненты, как крылья и хвостовые оперения самолетов, выполняя обработку нескольких поверхностей за один установ, чтобы уменьшить накопление ошибок.

Часто задаваемые вопросы

Есть ли у вас опыт экспорта? Какие документы вы можете предоставить?

Да, наши машины экспортируются по всему миру. Мы предоставляем счета-фактуры, упаковочные листы, сертификаты происхождения, сертификаты CE и т. д.

Каков срок службы станка?

При нормальных условиях эксплуатации срок службы составляет десять лет.

Какие материалы может обрабатывать этот станок?

Он эффективно обрабатывает нержавеющую сталь (304/316), алюминий (6061/7075), титан (класс 5) и конструкционные пластмассы (PEEK/POM).

Предоставляете ли вы установку или обучение на месте?

Мы предлагаем подробные руководства и удаленное руководство. Поддержка на месте доступна в некоторых регионах.
