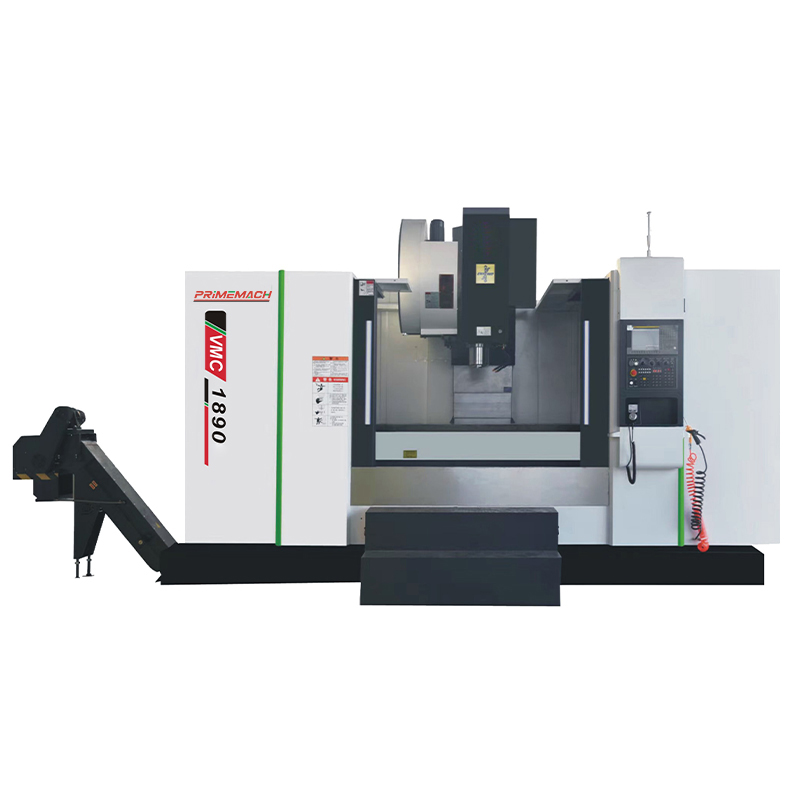

Вертикальный обрабатывающий центр с ЧПУ – высокоточный VMC для обработки металлов

Обзор продукта

Этот станок представляет собой высокопроизводительный вертикальный обрабатывающий центр с ЧПУ , предназначенный для тяжелых задач обработки, включая производство крупных пресс-форм, производство промышленных компонентов и прецизионную обработку деталей. Этот станок, предназначенный для черновой обработки с ЧПУ при сохранении высокой точности, сочетает в себе широкий рабочий диапазон с исключительной жесткостью, что делает его идеальным для обработки листов с ЧПУ и обработки валов с ЧПУ . Он широко используется в автомобильных деталях, обрабатывающих станки с ЧПУ , в аэрокосмической и энергетической отраслях, где требуются как масштаб, так и точность.

Обе оси имеют очень большой ход хода, что позволяет обрабатывать большие детали. Прочная конструкция позволяет разместить на просторном рабочем столе тяжелые заготовки. Оснащенный мощным и высокоскоростным двигателем шпинделя, станок обеспечивает надежную работу при резке с высоким крутящим моментом, включая обработку нержавеющей стали с ЧПУ . Между тем, он работает в сочетании с проверенной системой ЧПУ Fanuc Oi-TF, обеспечивая плавную работу и точное управление движением.

Структурная целостность

Его тяжелая конструкция (12 зуб.) сводит к минимуму вибрацию при обработке с высоким крутящим моментом, повышает стабильность и снижает количество ошибок. Жесткая рама выдерживает большой рабочий стол и тяжелые грузы, обеспечивая стабильную производительность даже в расширенных производственных циклах.

Совместимость инструментов

Станок легко интегрируется с широким спектром режущих инструментов, от сверл до концевых фрез, что позволяет адаптировать его к различным материалам, включая металлы, композиты и сплавы. Емкость магазина на 24 инструмента дополнительно упрощает рабочий процесс за счет сокращения времени смены инструмента.

Пользовательско-ориентированный контроль

Интеграция системы управления FANUC Oi-TF упрощает работу за счет интуитивно понятного программирования, а также поддерживает расширенные функции, такие как компенсация ошибок в реальном времени. Такая конструкция гарантирует, что как опытные операторы, так и новые пользователи смогут достичь оптимальных результатов при минимальном обучении.

Элемент	Единица	ВМК-1890
Путешествие по оси X	ММ	1800
Перемещение по оси Y	ММ	900
Перемещение по оси Z	ММ	720
Расстояние от торца шпинделя до поверхности рабочего стола	ММ	115-835
Размер рабочего стола	ММ	2000*900
Максимальная грузоподъемность	КГ	1600
Рабочий стол Т-образный паз (Количество, Размер, Расстояние)	ММ	5-22/165
Спецификация конуса	/	БТ50
Скорость шпинделя (опция, зависимость или система управления)	об/мин/мин	8000
Шпиндельный двигатель	КВт	18.5
Трехосные двигатели (X/Y/Z)	КВт	5,9/5,9/5,9
Система управления (опция)	/	SYNTEC/FANUC Oi-TF
Скорость быстрого перемещения по оси X/Y/Z	М/МИН	20/20/20
Емкость магазина инструментов	Т	24
Вес машины	Т	12
Размеры машины (Д*Ш*В)	ММ	4900*3470*3400

1. Тяжелая техника и строительная техника

Объекты обработки: Стрелы экскаваторов, рукояти ковша, рамы, основания и рамы опорных катков крупной техники.

Прикладная ценность: за одну операцию зажима можно выполнить все процессы фрезерования, сверления, растачивания и нарезания резьбы по всей контурной поверхности крупных сварных или литых/кованых деталей, обеспечивая точность позиционирования и плоскостность всех систем отверстий и монтажных поверхностей.

2. Железнодорожный транспорт и производство грузовых автомобилей

Объекты обработки: детали тележек, монтажные пластины тормозной системы, дверные коробки грузовых автомобилей и крупные соединительные пластины.

Ценность применения: Большая поверхность стола позволяет надежно фиксировать сверхдлинные заготовки, способные выполнять мощное фрезерование высокопрочной стали, обеспечивая безопасность и надежность критически важных несущих компонентов конструкции.

3. Энергетическое оборудование и строительство инфраструктуры

Объекты обработки: корпуса редукторов ветряных турбин, опорные плиты гидравлических станций, основания генераторных установок и опорные плиты крупных форм.

Применение: Обеспечивает достаточную мощность и жесткость для черновой обработки с большими припусками, а также обеспечивает точность, необходимую для чистовых операций, что делает его основным оборудованием для производства крупногабаритных фундаментных компонентов энергетического оборудования.

4. Специализированные поля и формы

Объекты обработки: стеклянные формы, большие формы для термоформования, каркасы станин деревообрабатывающих станков, стеновые панели печатных машин.

Ценность применения: Просторная зона обработки обеспечивает эффективное прецизионное фрезерование с использованием больших торцевых фрез, обеспечивая плоскостность и чистоту поверхности очень больших плоских поверхностей.

Где находится компания?

В Тунлине, провинция Аньхой, который находится недалеко от Шанхая и Ханчжоу, поездка на сверхскоростном экспрессе занимает всего около трех с половиной часов.

Какой срок гарантии на данный товар?

На станок предоставляется бесплатная гарантия в течение одного года, а на систему ЧПУ — один год (за исключением нештатного использования).

Как Primacon обеспечивает послепродажное обслуживание станков с ЧПУ?

Мы предлагаем послепродажную поддержку по всему миру, включая установку оборудования, ввод в эксплуатацию, обучение операторов и регулярное техническое обслуживание. Наша техническая команда всегда готова решить любые технические вопросы, обеспечивая длительную эксплуатацию оборудования.

Вы проводите обучение операторов?

Да. Мы приглашаем ваших инженеров или операторов пройти обучение операторов на нашем предприятии. Мы также можем предоставить техническую поддержку онлайн.
